芯片一腳與焊接方向的確定 八腳碼片基礎知識（二）
八腳芯片總體樣式分為兩種，一種是引腳在文字正方向的上下（如圖一），另一種引腳在文字正方向的左右（如圖二），這兩個形狀的一號腳確定還不一樣。前者芯片將文字正對向我們時，左下方為一腳；后者芯片將文字正對向我們時，左上方為一腳。以這為標準，我們可以找出全部八腳芯片的一腳。注：前提是芯片上面文字能判斷出正方向。
如果芯片上文字已經判斷不出正方向，那就只能根據“找圓點”的方法判斷了，也就是最靠近圓點的引腳就是一腳。
我們時常因?yàn)闀r(shí)間緊迫或者一時大意在取下芯片的時候忘記拍下芯片的具體位置，等到要焊回來的時候又不知道焊接的方向了，這時我們就需要重新確定焊接的方向，前面我們已經知道如何快速的確定完芯片一腳，那我們確定芯片的焊接方向就很簡單了，具體方法如下：
首先確定電路板上芯片焊盤的GND（接地搭鐵）位置

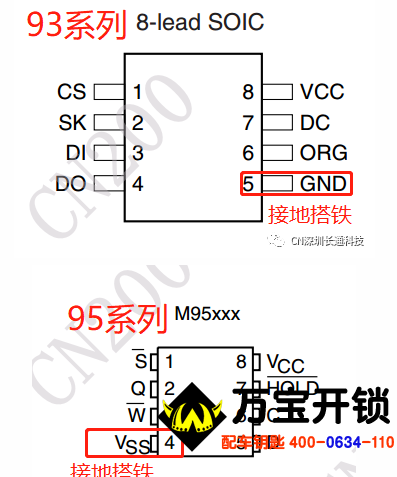

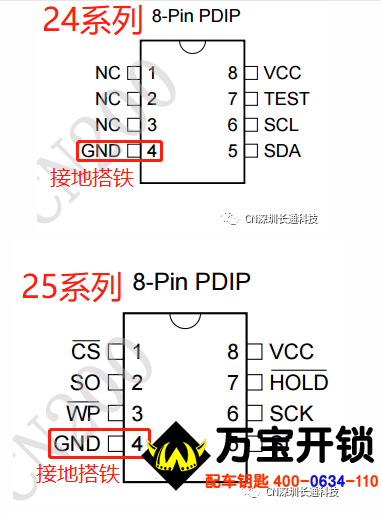

其次根據芯片引腳圖確定芯片的GND（接地搭鐵）位置
最后將芯片的GND（接地搭鐵）重合到焊盤的GND（接地搭鐵），擺正焊接即可。
